Torni verticali

Serie ATT (mm 1500-2400)

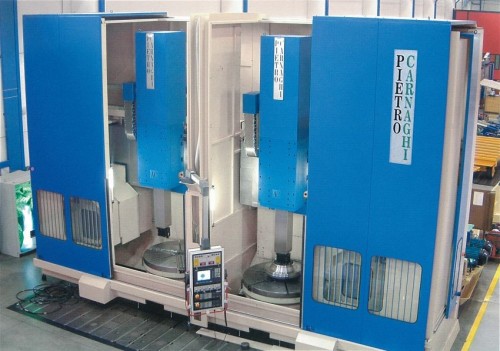

Il Tornio verticale Pietro Carnaghi modello ATT è disegnato e costruito in una forma compatta, con una struttura termosimmetrica estremamente rigida, assemblata su di un basamento con doppia base predisposto per due tavole.
Altro elemento della struttura è la traversa, appositamente disegnata per supportare due carri, uno per ogni tavola.
Il design unico di questa soluzione nasce dall’esigenza di inserire la macchina in un ridotto spazio, aumentando la produttività in maniera significativa, potendo avere un singolo operatore che si occupa di due pezzi contemporaneamente.

Caratteristiche tecniche:

    ATT 15 ATT 24
Max. diametro tornibile mm 1500 2400
Diametro tavola - pallet mm 1250 / 1400 2000 / 2200
Peso ammesso t 12 20
g/min. standard RPM 4,4 - 650 / 1,1 - 400 0,7 - 275 / 0,7 - 250
Potenza in tornitura kw 60 - (100)
Altezza di tornitura mm 750 - (1000) - (1200)
Sezione barra mm 250 x 250
Corsa carro asse Z mm 1000 - (1250)
Potenza in fresatura kw 37
Max g/min. RPM 3000 - (6000)
Avanzamenti rapidi assi X-Z mm/min 30000
