Tours verticaux

Série ATT (mm 1500-2400)

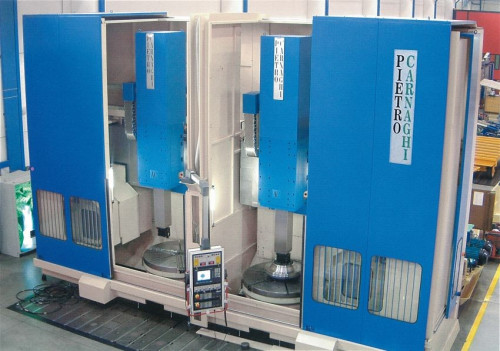

Le tour vertical Pietro Carnaghi modèle ATT est projeté et construit dans une forme compacte, avec une structure thermo-symétrique extrêmement rigide, assemblée sur un siège à double base prévu pour deux plateaux.
La traverse, conçue de façon à supporter deux chariots, un par plateau, constitue un autre élément de la structure.
Le design unique de cette solution répond à l’exigence d’insérer la machine dans un espace réduit tout en augmentant la productivité de façon significative, un seul opérateur pouvant alors s’occuper simultanément de deux pièces.

Caractéristiques techniques:

    ATT 15 ATT 24
Max. turning diameter mm 1500 2400
Table - Pallet diameter mm 1250 / 1400 2000 / 2200
Max. allowable weight t 12 20
Standard RPM RPM 4,4 - 650 / 1,1 - 400 0,7 - 275 / 0,7 - 250
Turning power kw 60 - (100)
Turning height mm 750 - (1000) - (1200)
Ram section mm 250 x 250
Ram stroke Z axis mm 1000 - (1250)
Milling power kw 37
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000
