Torni verticali

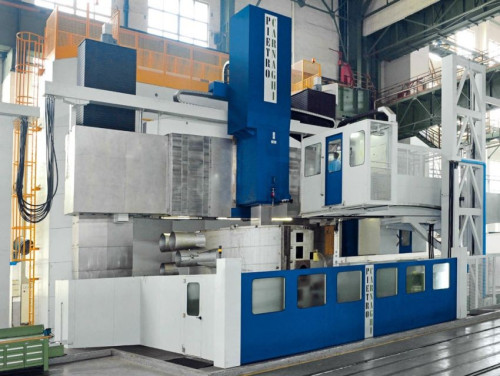

Serie AC Bimontante (mm 3600-6500)


I Centri verticali di tornitura e fresatura Pietro Carnaghi Serie AC sono concepiti in forma costruttiva compatta termo-simmetrica a due montanti fissati al basamento. Questi elementi sono assemblati in modo da costituire una incastellatura omogenea che assicura massima stabilità e rigidità. La traversa é concepita in forma e dimensioni largamente sufficienti per sopportare le più severe condizioni di lavoro.
Sulla parte anteriore due file di guide orizzontali supportano il carro porta utensili verticale nel suo scorrimento orizzontale (per mezzo di tasche idrostatiche) e la distanza tra la guida superiore e quella inferiore é dimensionata in modo da garantire le più alte performance di taglio possibili.
Le multiple configurazioni possibili (diverse altezze di tornitura, sezioni dei ram, accessori di lavorazione e misura pezzo) rendono i modelli della serie AC tra i più flessibili ed adatti ad ogni esigenza: dalle più sofisticate precisioni in lavorazioni di finitura alle più alte asportazioni di materiale.


Caratteristiche tecniche:

    AC36
T/TM
AC42
T/TM
AC46
T/TM
AC52
T/TM
AC62
T/TM
AC65
T/TM
Max. diametro tornibile mm 3600 4200 4600 5200 6200 6500
Diametro tavola - pallet mm 3000 / 3200 3500 3500 / 4000 4500 5000 / 5700 6000
Peso ammesso t 40 50 80 80 120 - (170) 200 - (250)
g/min. standard RPM 150 120 100 100 75 60
Potenza in tornitura kw 60 - 100 - (120) - (180) - (300)
Altezza di tornitura: traversa fissa mm 750 - 1000 - 1200
Altezza di tornitura: traversa mobile mm 2000 ÷ 3500 2000 ÷ 4500 2500 ÷ 5000 2500 ÷ 6000
Sezione barra mm 250 x 250 - (300 x 300) 300 x 300 (350 x 350) 300 x 300 - (350 x 350) - (400 x 400)
Corsa carro asse Z mm 1250 - (1500) - (1800) - (2000) - (2500) - (3000)
Potenza in fresatura kw 37 / 40 / 60
Max g/min. RPM 3000 - (6000)
Avanzamenti rapidi assi X-Z mm/min 15000
