Tours verticaux

Sèrie AC à deux montants (mm 3600-6500)

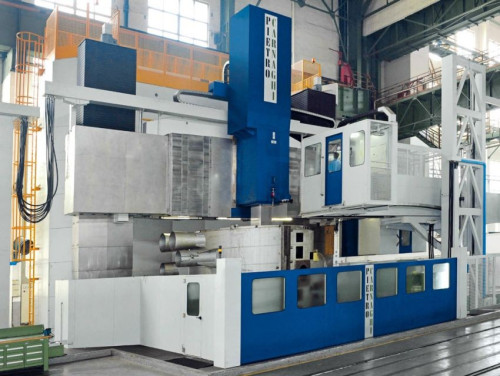

Les centres de tournage verticaux Pietro Carnaghi Série AC sont conçus selon une forme de construction compacte thermo-symétrique à deux montants fixés au siège. Ces éléments sont assemblés de façon à constituer un bâti homogène qui garantit une stabilité et une rigidité maximum. La forme et les dimensions de la traverse sont largement suffisantes pour supporter les conditions de travail les plus difficiles.
Sur la partie avant deux rangées de glissières horizontales supportent le chariot porte-outils vertical lors de son déplacement horizontal (au moyen de poches hydrostatiques) et la distance entre la glissière supérieure et la glissière inférieure est dimensionnée de façon à garantir les plus hautes performances de coupe possibles.
Les multiples configurations possibles (différentes hauteurs de tournage, sections des ram, accessoires d’usinage et mesure de la pièce) positionnent les modèles de la série AC parmi les plus flexibles et les plus adaptés à toutes les exigences : des précisions les plus sophistiquées pour les usinages de finition aux enlèvements de matière les plus hauts.


Caractéristiques techniques:

    AC36
T/TM
AC42
T/TM
AC46
T/TM
AC52
T/TM
AC62
T/TM
AC65
T/TM
Max. turning diameter mm 3600 4200 4600 5200 6200 6500
Table - Pallet diameter mm 3000 / 3200 3500 3500 / 4000 4500 5000 / 5700 6000
Max. allowable weight t 40 50 80 80 120 - (170) 200 - (250)
Standard RPM RPM 150 120 100 100 75 60
Turning power kw 60 - 100 - (120) - (180) - (300)
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 2000 ÷ 3500 2000 ÷ 4500 2500 ÷ 5000 2500 ÷ 6000
Ram section mm 250 x 250 - (300 x 300) 300 x 300 (350 x 350) 300 x 300 - (350 x 350) - (400 x 400)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000) - (2500) - (3000)
Milling power kw 37 / 40 / 60
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 15000
