立式车床

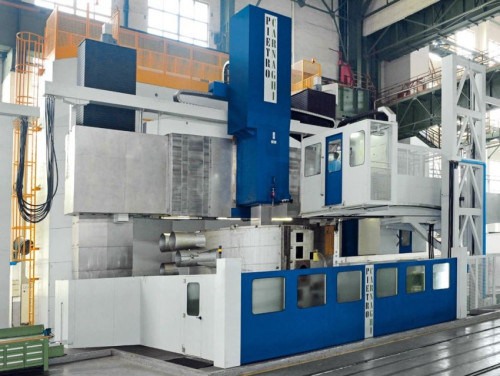

AC 型立式车床 (mm 3600-6500)


皮特卡纳基的AC型立式车削中心为紧凑形设计,刚性出色、热对称结构,立柱固定在工作台底座上。
所有的这些部分装配到一起,构成一个具有最大稳定性和刚性的坚固结构。
移动式横梁的设计和尺寸能够承受恶劣的切削条件。
在横梁前部,有两个用于支撑滑枕鞍架水平运动(通过静压系统)的水平导轨。顶部和底部导轨间的距离是经过计算的,确保机床具有最佳的切削性能。
可选择的多种配置(多种车削高度、滑枕尺寸、加工附件、测量附件等)使AC型机床更为灵活,应用也更为广泛:从对结构最复杂的精密部件(用于航空方面的)的精加工操作,到切削条件最恶劣的锻造圆环的加工。


技术参数:

    AC36
T/TM
AC42
T/TM
AC46
T/TM
AC52
T/TM
AC62
T/TM
AC65
T/TM
Max. turning diameter mm 3600 4200 4600 5200 6200 6500
Table - Pallet diameter mm 3000 / 3200 3500 3500 / 4000 4500 5000 / 5700 6000
Max. allowable weight t 40 50 80 80 120 - (170) 200 - (250)
Standard RPM RPM 150 120 100 100 75 60
Turning power kw 60 - 100 - (120) - (180) - (300)
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 2000 ÷ 3500 2000 ÷ 4500 2500 ÷ 5000 2500 ÷ 6000
Ram section mm 250 x 250 - (300 x 300) 300 x 300 (350 x 350) 300 x 300 - (350 x 350) - (400 x 400)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000) - (2500) - (3000)
Milling power kw 37 / 40 / 60
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 15000
