立式车床

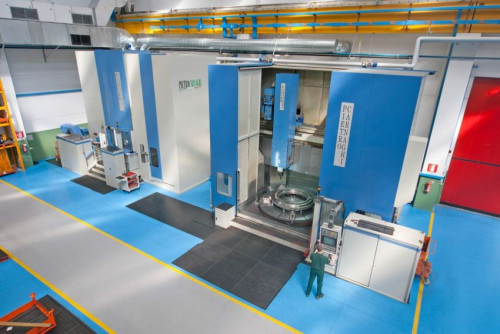

AC 型立式车床 (mm 1600-3200)


皮特卡纳基的AC型立式车削中心为紧凑形设计,刚性出色、热对称结构,立柱固定在工作台底座上。
所有的这些部分装配到一起,构成一个具有最大稳定性和刚性的坚固结构。
移动式横梁的设计和尺寸能够承受恶劣的切削条件。
在横梁前部,有两个用于支撑滑枕鞍架水平运动(通过静压系统)的水平导轨。顶部和底部导轨间的距离是经过计算的,确保机床具有最佳的切削性能。
可选择的多种配置(多种车削高度、滑枕尺寸、加工附件、测量附件等)使AC型机床更为灵活,应用也更为广泛:从对结构最复杂的精密部件(用于航空方面的)的精加工操作,到切削条件最恶劣的锻造圆环的加工。


技术参数:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. turning diameter mm 1600 2000 2400 2800 3200
Table - Pallet diameter mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Max. allowable weight t 12 15 20 30
Standard RPM RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Turning power kw 60 - 100
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Ram section mm 250 x 250 - (300 x 300)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000)
Milling power kw 37 / 40
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000 20000
