Tornos Verticales

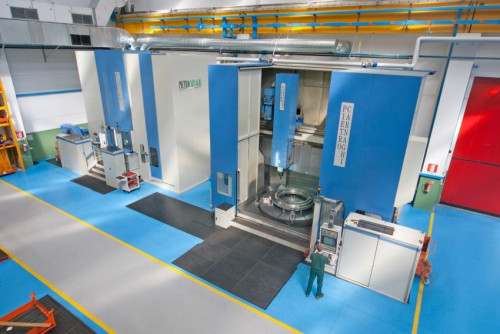

Serie AC Mono (mm 1600-3200)


Los centros verticales de torneado y fresado Pietro Carnaghi Serie AC, se previsto en forma constructiva compacta termosimétrica y con un montante fijado a la base. Estos elementos, se ensamblan para conseguir un conjunto homogéneo y así, asegurar una estabilidad y rigidez máximas. El travesaño está suficientmente dimensionado, para soportar las condiciones de trabajo más severas.
Sobre la parte anterior, dos filas de guías horizontales, soportan el carro portaherramientas vertical en su desplazamiento horizontal (mediante bolsillos hidrostáticos) y a distancia entre la guía superior y la inferior, está dimensionada para garantizar las más elevadas solicitudes de corte posibles.
Las múltiples configuraciones posibles (varias alturas de torneado, secciones del ram, accesorios de mecanizado y medición de pieza), hacen de los modelos AC, los más flexibles y adaptados a cada exigencia: desde las precisioones más sofisticadas en el mecanizado de acabado (componentes aero), a la más elevado arranque de material (aros de forja).


Datos técnicos:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. turning diameter mm 1600 2000 2400 2800 3200
Table - Pallet diameter mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Max. allowable weight t 12 15 20 30
Standard RPM RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Turning power kw 60 - 100
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Ram section mm 250 x 250 - (300 x 300)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000)
Milling power kw 37 / 40
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000 20000
