Tours verticaux

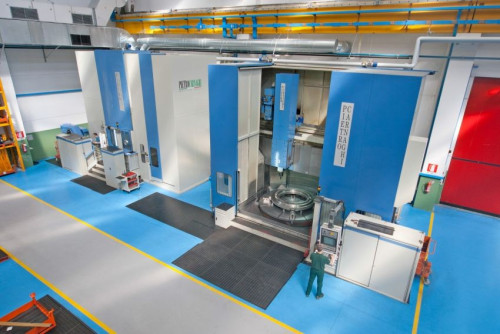

Série AC Mono (mm 1600-3200)


Les centres de tournage-fraisage verticaux Pietro Carnaghi Série AC sont conçus selon une forme de construction compacte thermo-symétrique à un montant fixé au siège. Ces éléments sont assemblés de façon à constituer un bâti homogène qui garantit une stabilité et une rigidité maximum. La forme et les dimensions de la traverse sont largement suffisantes pour supporter les conditions de travail les plus difficiles.
Sur la partie avant deux rangées de glissières horizontales supportent le chariot porte-outils vertical lors de son déplacement horizontal (au moyen de poches hydrostatiques) et la distance entre la glissière supérieure et la glissière inférieure est dimensionnée de façon à garantir les plus hautes performances de coupe possibles.
Les multiples configurations possibles (différentes hauteurs de tournage, sections des ram, accessoires d’usinage et mesure de la pièce) positionnent les modèles de la série AC parmi les plus flexibles et les plus adaptés à toutes les exigences : des précisions les plus sophistiquées pour les usinages de finition (composants aéronautiques) aux enlèvements de matière les plus hauts (anneaux de forge).


Caractéristiques techniques:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. turning diameter mm 1600 2000 2400 2800 3200
Table - Pallet diameter mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Max. allowable weight t 12 15 20 30
Standard RPM RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Turning power kw 60 - 100
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Ram section mm 250 x 250 - (300 x 300)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000)
Milling power kw 37 / 40
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000 20000
